Новый редуктор главного привода вращающейся печи Ø4,8х72м.

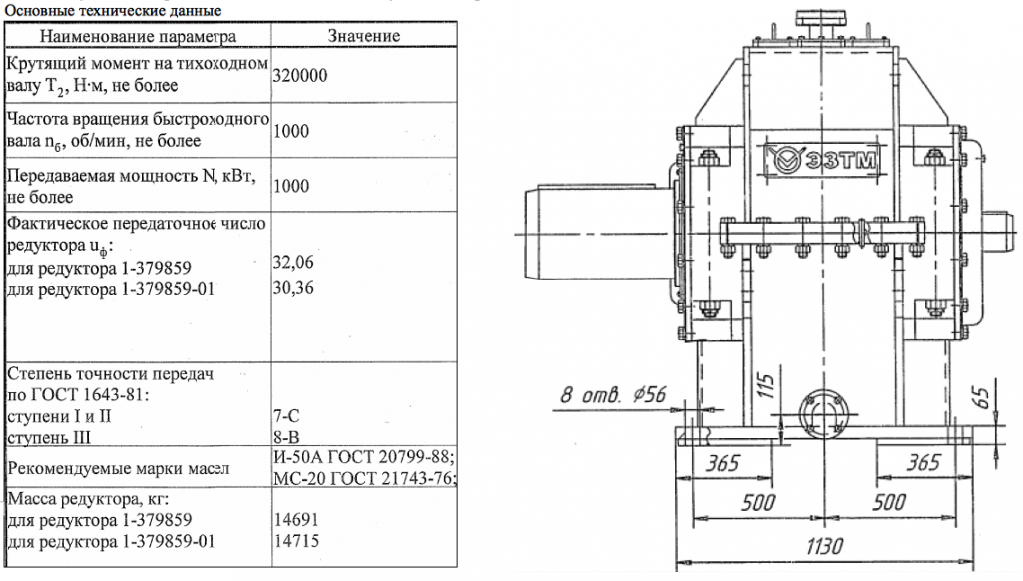

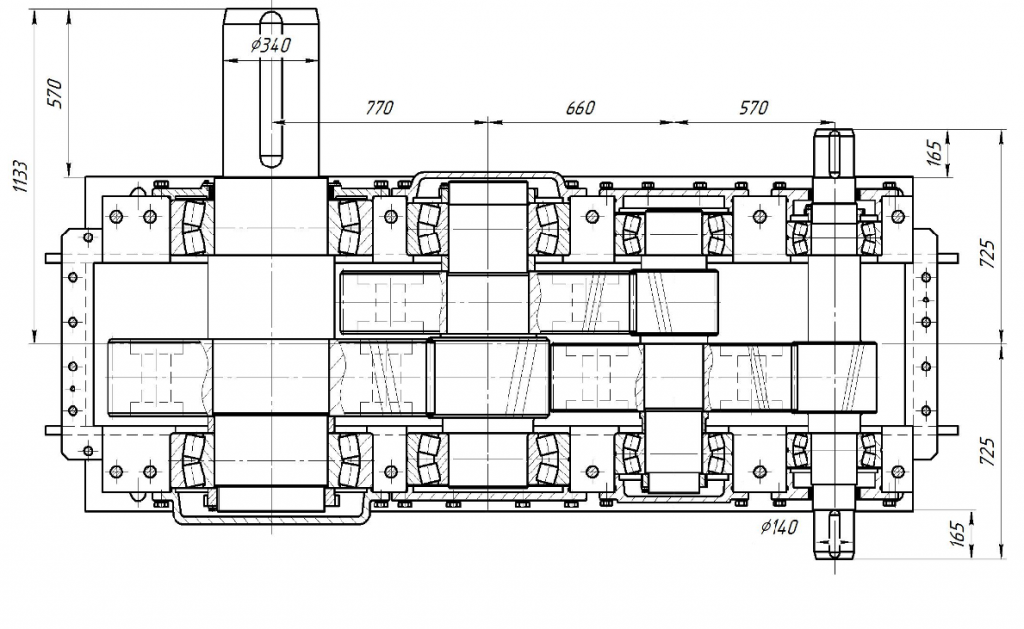

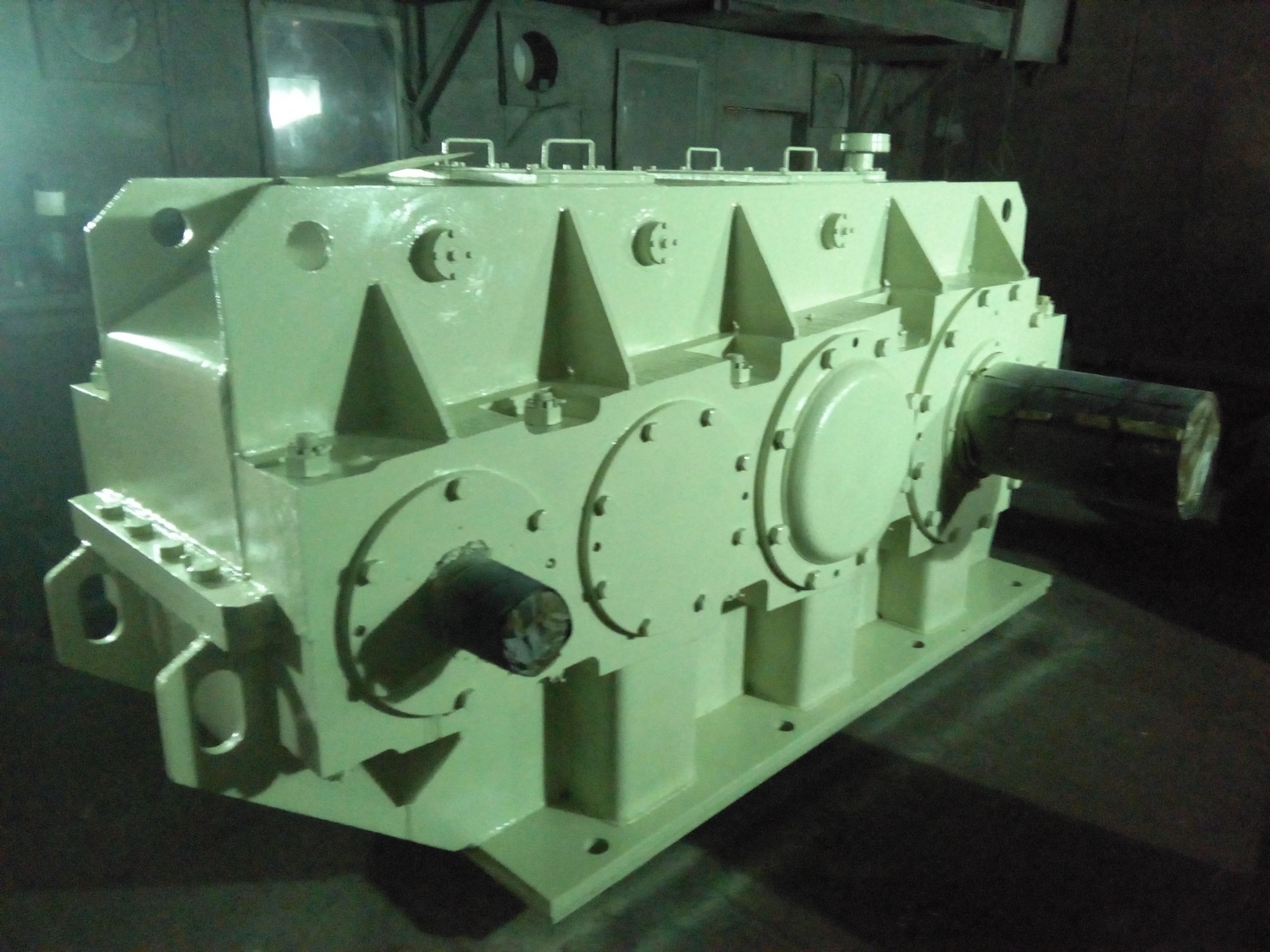

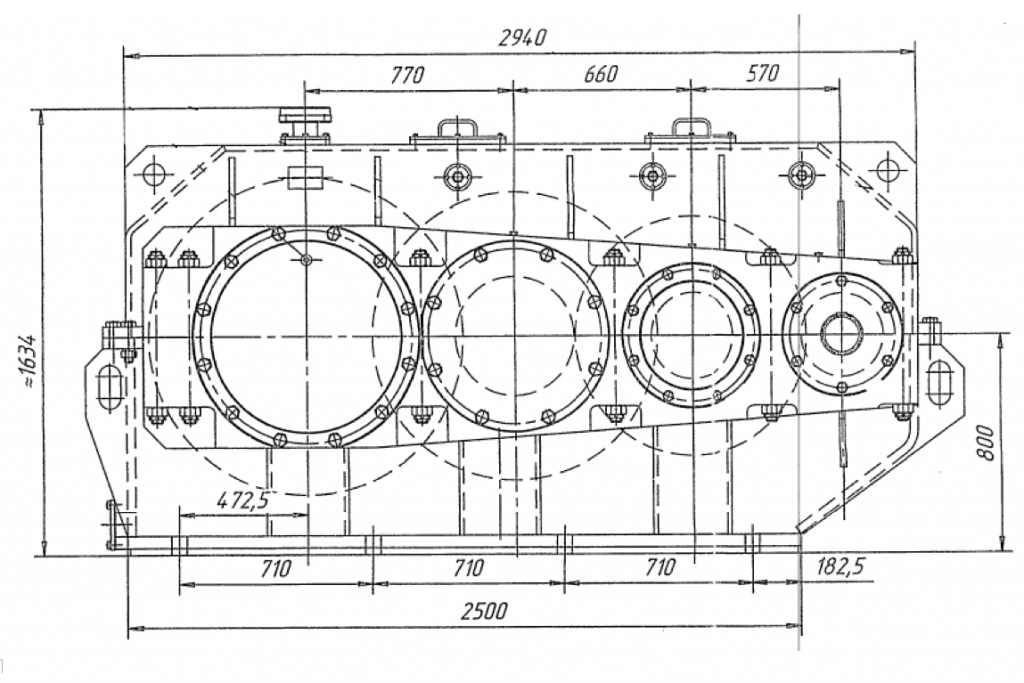

Одной из последних разработок ЭЗТМ для цементной промышленности является редуктор Ц3-770. Это цилиндрический трехступенчатый редуктор с суммой межосевых расстояний 570+660+770 =2000 мм. По просьбе разных заказчиков редуктор выпускается в двух исполнениях с передаточными числами us=32 и us=30. Редуктор работает от двигателя мощностью N=1100 кВт и числом оборотов n1= 960 об/мин. Расчетный ресурс работы 30000 часов при крутящем моменте на выходном валу 320 кНм. Допускается возможность кратковременной (до 5% ресурса) двойной перегрузки. Передачи эвольвентные, косозубые, корригированные. Углы наклона зубьев и коэффициенты коррекции оптимизированы из условия обеспечения максимального крутящего момента, допустимого контактной выносливостью. Все зубчатые детали выполнены из Стали 20ХН3А с цементацией, закалкой зубьев до твердости 54…60 HRC и их последующей шлифовкой.
