Стан холодной прокатки труб ХПТ-Р 60-160

Описание:

Новый универсальный стан холодной прокатки труб пильгерного типа ХПТ-Р 60-160 предназначен для производства особо тонкостенный труб цилиндрического, шестигранного или квадратного поперечного сечения из высокопрочных труднодеформируемых материалов (нержавеющие и жаропрочные стали, титан и сплавы на его основе, цирконий и сплавы на его основе).

Высокая технологическая маневренность достигнута в результате реализации в стане нескольких технологических схем прокатки, в том числе:

• технологии прокатки только при прямом ходе рабочей клети;
• технологии прокатки с двойной подачей и двойным поворотом;
• технологии прокатки с подачей и поворотом только в заднем крайнем положении клети.

Для расширения технологических возможностей в состав оборудования стана могут быть включены три взаимозаменяемых рабочих клети:

• трехвалковая клеть с кольцевыми калибрами с переменным сечением ручья – для производства высокоточных цилиндрических труб;

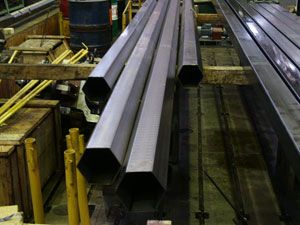

• трехроликовая клеть – для производства труб шестигранного поперечного сечения;
• -        четырехроликовая клеть – для производства труб квадратного поперечного сечения.

В состав ХПТ-Р 60-160 входит следующее технологическое оборудование:

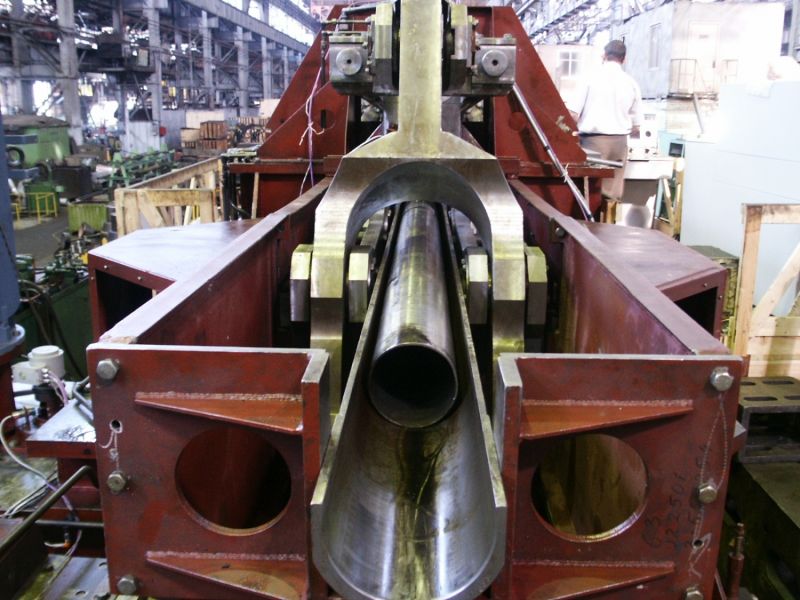

1.   Оборудование рабочей клети с приводом

В состав оборудования входит комплекс машин, осуществляющих основные операции в процессе производства трубы:

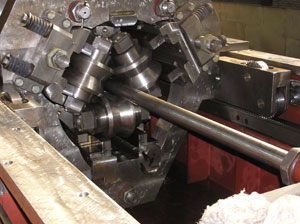

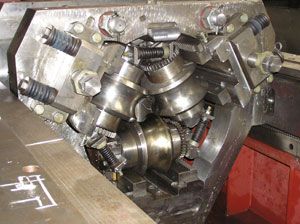

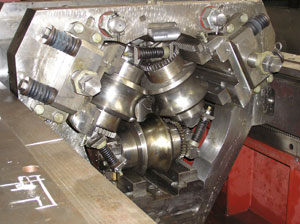

• клеть рабочая трехроликовая;

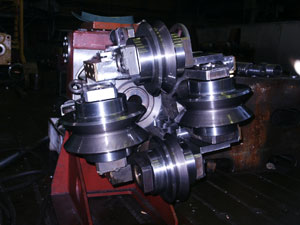

•  клеть рабочая четырехроликовая;
• привод перемещения рабочей клети;
• станина;
• рычажная система;
• промежуточный патрон;
• передний патрон;
• защитные устройства;
• устройства для подачи и сбора технологической смазки (СОЖ).

2.   Оборудование участка подачи

Оборудование участка подачи представляет собой комплекс механизмов, воздействующих на заготовку и стержень с оправкой, предназначенный для преобразования непрерывного вращения от электродвигателя в импульсное движение исполнительных механизмов подачи и поворота.

• механизм подачи и поворота;
•  механизм фиксации стержня оправки;
• направляющие;
•  устройство для подачи смазки через стержень.

3.   Стол загрузки

Стол загрузки представляет собой комплекс механизмов, обеспечивающих прием, раскладку пакета заготовок в один ряд и их загрузку в стан.

• наклонный стеллаж;
• дозатор;
• приемный желоб (рольганг) с толкателем.

4.   Стол для приема готовых труб

•  приёмный желоб с холостыми роликами;
• выбрасыватель;
• наклонный стеллаж.

5.   Гидросистема

• бак с двумя насосными установками;
• газовый аккумулятор с разделителем;
• панели золотников.

6.   Системы смазки

7.   Электрическое оборудование

* В скобках указана толщина стенки при прокатке на роликовой клети.

Новая конструкция основных машин в сочетании с новой технологий обеспечили возможность производства высокоточных особо тонкостенных труб из труднодеформируемых материалов для различных отраслей энергетики, химической промышленности и машиностроения.

мы поставляем станы холодной прокатки пильгерного типа с подвижной рабочей клетью для производства труб диаметром от 4 до 450 мм из любых видов материалов.

При запросе, пожалуйста, сообщайте:

• материал и размеры заготовки;
• размеры готовой трубы;
• точность геометрических размеров заготовки и требуемая точность готовой трубы;
• желаемую производительность.
