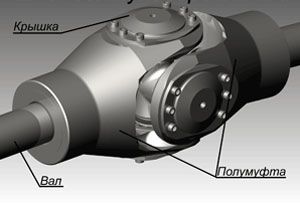

Универсальные шпиндели на подшипниках качения
Описание:
Универсальные шпиндели на подшипниках качения обеспечивают увеличение производительности прокатных агрегатов. Это достигается благодаря следующим характеристикам:
- значительные (до 18°) углы перекоса в шарнирных головках;
- быстрое соединение с рабочей клетью;
- удобство сборки и разборки, простота ремонта, монтажа и демонтажа;
- высокая нагрузочная способность и долговечность при минимальных габаритах.
|

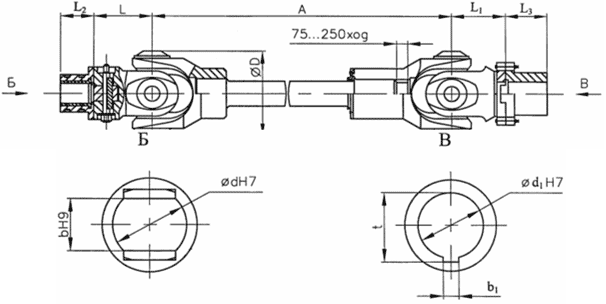

Обозначение шпинделя |
Крутящий момент, Н·м |
Размеры, мм | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
D |
L |
L1 |
A |
L2 |
L3 |
b |
d |
d1 | ||||||||
|
от |
до |
от |
до |
от |
до |
от |
до |
от |
до |
от |
до | |||||
Ш1 |
6000 |
230 |
215 |
180 |
765 |
3950 |
170 |
175 |
145 |
175 |
65 |
80 |
85 |
110 |
80 |
110 |
|
Ш2 |
10000 |
280 |
255 |
230 |
840 |
2950 |
155 |
175 |
150 |
265 |
65 |
80 |
85 |
130 |
75 |
130 |
|
Ш3 |
25000 |
320 |
300 |
250 |
985 |
6000 |
170 |
265 |
175 |
315 |
80 |
140 |
110 |
170 |
110 |
180 |
|
Ш4 |
40000 |
420 |
390 |
330 |
1290 |
5380 |
200 |
360 |
215 |
295 |
120 |
180 |
150 |
230 |
160 |
210 |
|
Ш5 |
60000 |
530 |
460 |
430 |
1370 |
5230 |
270 |
420 |
290 |
400 |
120 |
210 |
160 |
250 |
190 |
280 |
|
Ш6 |
100000 |
600 |
490 |
500 |
1780 |
5000 |
310 |
390 |
300 |
415 |
190 |
230 |
230 |
330 |
230 |
320 |
|
Ш7 |
150000 |
700 |
520 |
535 |
1735 |
5090 |
305 |
390 |
295 |
465 |
200 |
240 |
240 |
300 |
260 |
360 |
|
Ш8 |
220000 |
750 |
560 |
600 |
2015 |
6000 |
320 |
550 |
395 |
550 |
240 |
280 |
300 |
450 |
300 |
400 |
Примечание: Максимальный угол перекоса в шарнирной головке – не более 18°. Пример записи обозначения шпинделя универсального с шарнирами на подшипниках качения типоразмера 4 с межшарнирным расстоянием
А=1290мм: Шпиндель 4-1290
