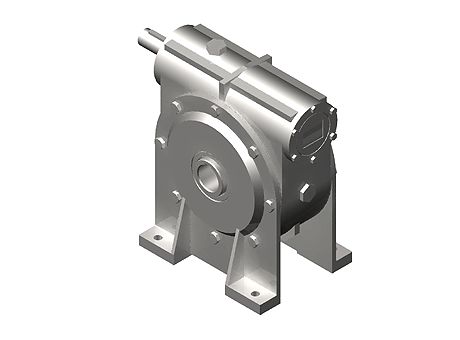

Редукторы червячные кинематические горизонтальные
Описание:
Редукторы червячные кинематические одноступенчатые – ЧП-40 и двухступенчатые – ЧД-40 применяются в приводах общего назначения, в которых предусмотрено использование приборов и средств автоматизации. Редукторы соединяются с быстроходным валом основного силового редуктора в случае невозможности установки его на тихоходном валу.
В редукторах предусмотрены:
- картерная непроточная система смазки;
- цилиндрическая форма входного и выходного валов;
Редукторы используются для работы в следующих условиях:
- нагрузка постоянная и переменная, одного направления и реверсивная;
- вращение валов в любую сторону;
- температура внешней среды от минус 40°С до плюс 50°С;
- неагрессивная среда, умеренная запыленность и влажность.
В соответствии с пожеланиями Заказчика ОАО «ЭЗТМ» проектирует и изготавливает специальные зубчатые передачи и редукторы.
|
Типоразмер редуктора |
ЧП-40 |
ЧД-40 |
|
|---|---|---|---|
|
Фактическое передаточное отношение, Uн |
7; 7,5; 8; 9; 10; 12; 12,33; 14; 15; 16; 17; 18; 18,5; 20; 20,5; 24; 25; 26,5; 28; 30; 36; 37; 38; 40; 45; 48; 50; 51; 56; 59; 60; 64 |
72; 80; 90; 92,5; 100; 140; 144; 180; 200; 250; 300; 400; 500; 576; 600; 720; 800; 900; 1000; 1024; 1250; 1296; 1400; 1500; 1600; 1800; 2000; 2500; 3000; 3600 |
|
|
Крутящий момент, Н·м, не более |
30 |
30 |
|
|
Частота вращения быстроходного вала, об/мин., не более |
1500 |
1500 |
|
|
Габаритные размеры, мм |
длина (L) |
178 |
177 |
|
ширина (В) |
127 |
190 |
|
|
высота (Н) |
138 |
152 |
|
|
Размеры входного и выходного валов |
Ø14n6, L=25 |
Ø14n6, L=25 |
|
|
Варианты сборки |
51, 52, 53, 61, 62, 63 |
12, 21 |
|
|
Масса, кг, не более |
6,4 |
11,4 |
|
